CD-Core for Transformer: Átfogó iparági útmutató
Termék áttekintése
A CD-Mag, más néven CD- típusú transzformátor mágneses mag, egy nagy-teljesítményű mágneses alkatrész, amely kiváló minőségű-orientált szilíciumacél szalagból készül, és széles körben használják transzformátorokban, induktorokban és tápegységekben. Két U{5}}alakú fél-mag kombinálásával készült, amelyek állítható légrésekkel, alacsony magveszteséggel és nagy mágneses permeabilitással rendelkeznek. Az egyedülálló "CD" kialakítás kiváló mágneses áramköri teljesítményt kínál, így ideális audiotranszformátorokhoz, teljesítményinduktorokhoz és nagy{8}}frekvenciás alkalmazásokhoz.
Műszaki paraméterek (a termékismertetőből)
| Alapmodell | Méretek (mm) | Kimeneti teljesítmény (VA) | Mag súlya (kg) |
|---|---|---|---|
| a × b × c × h | 50Hz / 400Hz | ||
| CD6,5×12,5×8 | 6.5×12.5×8×8 | -- / 9.69 | 0.032 |
| CD6,5×12,5×10 | 6.5×12.5×8×10 | -- / 12.60 | 0.035 |
| CD6,5×12,5×12 | 6.5×12.5×8×12 | -- / 16.60 | 0.038 |
| CD6,5×12,5×16 | 6.5×12.5×8×16 | -- / 20.40 | 0.042 |
| CD8×12,5×16 | 8×12.5×10×16 | -- / 25.80 | 0.053 |
| CD8×12,5×20 | 8×12.5×10×20 | -- / 33.30 | 0.080 |
| CD8×12,5×25 | 8×12.5×10×25 | -- / 42.00 | 0.072 |
| CD8×12,5×20 | 8×12.5×10×20 | -- / 51.40 | 0.072 |
| CD10×12,5×12,5 | 10×12.5×12.5×12.5 | 2.42 / 56.60 | 0.095 |
| CD10×12,5×25 | 10×12.5×12.5×25 | 3.40 / 71.00 | 0.110 |
| CD10×12,5×32 | 10×12.5×12.5×32 | 4.90 / 91.20 | 0.130 |
| CD10×12,5×40 | 10×12.5×12.5×40 | 6.67 / 112.00 | 0.140 |
| CD12,5×16×25 | 12.5×16×16×25 | 10.70 / 119.00 | 0.200 |
| CD12,5×16×32 | 12.5×16×16×32 | 14.70 / 148.00 | 0.230 |
| CD12,5×16×40 | 12.5×16×16×40 | 19.60 / 181.00 | 0.240 |
| CD12,5×16×50 | 12.5×16×16×50 | 25.00 / 221.00 | 0.270 |
| CD12,5×25×30 | 12.5×20×25×30 | 31.20 / 222.00 | 0.340 |
| CD12,5×25×40 | 12.5×20×25×40 | 43.90 / 268.00 | 0.400 |
| CD12,5×25×50 | 12.5×20×25×50 | 54.00 / 344.00 | 0.440 |
| CD12,5×25×60 | 12.5×20×25×60 | 63.20 / 398.00 | 0.500 |
| CD16×32×40 | 16×32×25×40 | -- / 89.00 | 0.720 |
| CD16×32×50 | 16×32×25×50 | -- / 111.00 | 0.800 |
| CD16×32×65 | 16×32×25×65 | -- / 143.00 | 0.920 |
| CD16×32×80 | 16×32×25×80 | -- / 171.00 | 1.100 |
| CD20×40×50 | 20×40×32×50 | -- / 199.00 | 1.420 |
| CD20×40×60 | 20×40×32×60 | -- / 231.00 | 1.550 |
| CD20×40×80 | 20×40×32×80 | -- / 306.00 | 1.780 |
| CD20×40×100 | 20×40×32×100 | -- / 375.00 | 2.050 |
| CD25×50×65 | 25×50×40×65 | -- / 448.00 | 2.800 |
| CD25×50×80 | 25×50×40×80 | -- / 540.00 | 3.100 |
| CD25×50×100 | 25×50×40×100 | -- / 659.00 | 2.950 |
| CD25×50×120 | 25×50×40×120 | -- / 776.00 | 3.900 |
| CD32×64×80 | 32×64×50×80 | -- / 1006.00 | 5.800 |
| CD32×64×100 | 32×64×50×100 | -- / 1318.00 | 6.350 |
| CD32×64×130 | 32×64×50×130 | -- / 1517.00 | 7.300 |
| CD32×64×160 | 32×64×50×160 | -- / 1943.00 | 8.250 |
| CD40×80×100 | 40×80×64×100 | -- / 2106.00 | 11.300 |
| CD40×80×120 | 40×80×64×120 | -- / 2521.00 | 12.300 |
| CD40×80×160 | 40×80×64×160 | -- / 3214.00 | 14.500 |
| CD40×80×200 | 40×80×64×200 | -- / 3912.00 | 16.500 |
A Weshare CD{0}}Core gyártási folyamata
Nyersanyag kiválasztása: Az optimális mágneses teljesítmény érdekében az alacsony magveszteséggel (általában 0,23-0,35 mm vastagságú) kiváló minőségű orientált szilíciumacél szalagokat választottak.
Hasítás és vágás: Az acélszalagot precíziós-szélességűre vágják, majd formázáshoz hosszra vágják.
Tekercselés és formázás: A vágott csíkot U-alakú fél-magokra speciális tekercselőgépekkel szorosan feltekerjük, biztosítva az egyenletes egymásra rakást és a minimális légréseket.
Lágyítás: A sebmagok magas hőmérsékletű-hevítésen mennek keresztül (nitrogénatmoszférában), hogy enyhítsék a belső feszültséget és javítsák a mágneses permeabilitást.
Szigetelés és bevonat: Az izzított magokat magas hőmérsékletű szigetelő lakkkal vonják be, hogy megakadályozzák a laminálások közötti rövidzárlatokat, és javítsák a korrózióállóságot.

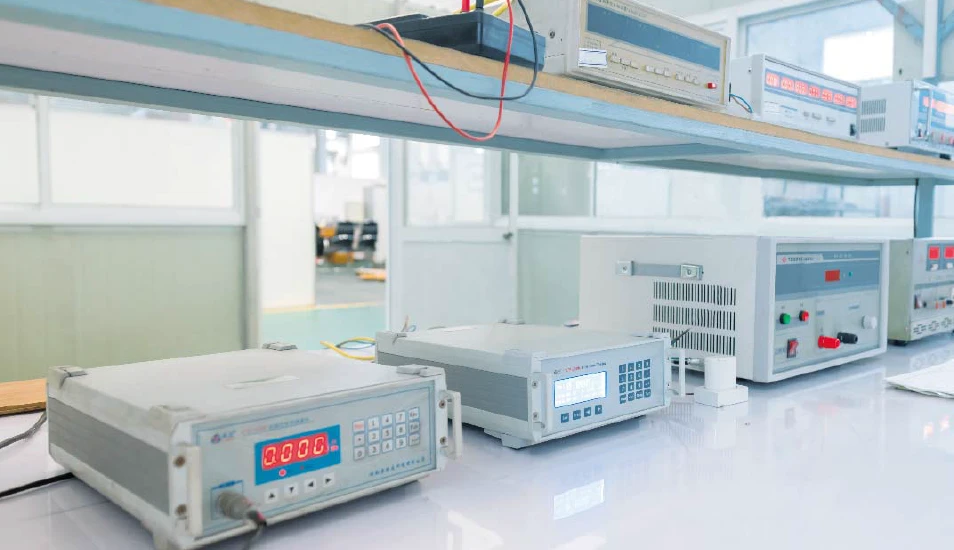

Összeszerelés és tesztelés: Két U{0}}alakú magot párosítanak, igazítanak egymáshoz, és tesztelik a mágneses teljesítményt (induktivitás, veszteség, telítés), hogy biztosítsák a specifikációknak való megfelelést.
Végső ellenőrzés: Szemrevételezés és méretellenőrzés, valamint az elektromos teljesítmény ellenőrzése a csomagolás előtt.
Csomagolás és szállítás
Csomagolás
Belső védelem: Minden mag egyenként antisztatikus buborékfóliába vagy habszivacsba van csomagolva, hogy megelőzze a karcolásokat és az ütési sérüléseket.
Külső kartondoboz: A magok masszív hullámkarton dobozokba vannak csomagolva elválasztókkal, felcímkézve a termék típusával, mennyiségével és specifikációival.
Nedvesség elleni védelem: Nedvszívó csomagokat tartalmaznak, hogy a szállítás során felszívják a nedvességet, különösen a tengeri szállításhoz.
Testreszabás: OEM/ODM csomagolás ügyféllogókkal és vonalkódokkal kérésre elérhető.
Szállítás
Szállítási módok:
Légi teherszállítás: Sürgős rendelésekhez, kis/közepes méretű magokhoz{0}}alkalmas.
Tengeri szállítmányozás: Költséghatékony-tömeges szállítmányok esetén, 20-45 napos átfutási idővel a rendeltetési helytől függően.
Futár (DHL/FedEx): Mintarendelésekhez vagy kis tételekhez háztól-házig-szállítás.
Jegyzetek kezelése:
Kerülje a nehéz terhek leejtését vagy egymásra helyezését a csomagokra.
Tárolja száraz,{0}}ellenőrzött hőmérsékletű környezetben az oxidáció elkerülése érdekében.
Tartsa távol erős mágneses terektől, hogy elkerülje a demagnetizálódást.
A CD{0}}Core for Transformer előnyei és hátrányai
✅ Előnyök
Alacsony magvesztés: Az orientált szilikon acél anyag minimális energiaveszteséget biztosít, javítva a transzformátor hatékonyságát.
Állítható légrés: Az osztott kialakítás lehetővé teszi a légrések pontos beállítását, csökkenti a mágneses telítettséget és javítja az induktivitás stabilitását.
Magas mágneses áteresztőképesség: A kiváló áteresztőképesség kisebb magméreteket tesz lehetővé azonos teljesítmény mellett, helytakarékosan.
Könnyű összeszerelés: A moduláris U{0}}alakú felek leegyszerűsítik a tekercset és az összeszerelést, csökkentve a gyártási időt.
Sokoldalú alkalmazások: Alkalmas audiotranszformátorokhoz, tápinduktorokhoz, UPS-rendszerekhez és nagy{0}}frekvenciás alkalmazásokhoz.
❌ Hátrányok
Magasabb költség: Az orientált szilíciumacél és a precíziós gyártás drágábbá teszi a CD{0}}magokat, mint a hagyományos EI-magokat.
Érzékeny a légrésekre: A két fél helytelen összehangolása további légréseket eredményezhet, ami rontja a teljesítményt.
Mechanikai törékenység: A vékony rétegelt lemezek megsérülhetnek, ha az összeszerelés során nem kezelik óvatosan.
GYIK (Gyakran Ismételt Kérdések)
1. kérdés: Mi a CD-Core fő alkalmazása?
V: A CD-magokat elsősorban audiotranszformátorokban (nagy-hűségű berendezésekhez), tápinduktorokban, UPS-rendszerekben és nagy-frekvenciás tápegységekben használják. Ideálisak fojtótekercsekhez és leválasztó transzformátorokhoz is.
2. kérdés: Hogyan válasszuk ki a megfelelő CD--alapmodellt?
V: A kiválasztás a szükséges névleges teljesítménytől (VA), a működési frekvenciától (50Hz/400Hz) és a méretektől függ. Tekintse meg műszaki paramétertáblázatunkat a mag tömegével, a kimeneti teljesítményével és a méreteivel kapcsolatban, vagy forduljon mérnöki csapatunkhoz az egyéni ajánlásokért.
3. kérdés: Testreszabható a CD-Core?
V: Igen! A Weshare egyedi CD{0}}magokat kínál meghatározott méretekkel, légrésekkel és bevonóanyagokkal, hogy megfeleljen az egyedi alkalmazási követelményeknek.
4. kérdés: Mi a gyártás tipikus átfutási ideje?
V: A standard modellek átfutási ideje 2-3 hét, míg az egyedi megrendelések 4-6 hetet vesznek igénybe, összetettségtől és mennyiségtől függően.
5. kérdés: Hogyan biztosítható a CD-Core minősége?
V: Minden Weshare CD{0}}magot szigorú tesztelésnek vetnek alá, beleértve a magveszteség mérését, az induktivitás ellenőrzését és a vizuális ellenőrzést. A nyomon követhetőség érdekében minden szállítmányhoz tesztjelentést adunk.
Ipari alkalmazások
A CD{0}}magokat széles körben használják az iparágakban:
Hang és szórakozás: Nagy{0}}hűségű audiotranszformátorok, gitárerősítők és professzionális audioberendezések.
Ipari hatalom: UPS rendszerek, inverterek és tápegységek ipari gépekhez.
Távközlés: Induktorok és transzformátorok bázisállomásokhoz és hálózati berendezésekhez.
Orvosi berendezések: Erőátviteli transzformátorok alacsony zajszintet és nagy hatékonyságot igénylő orvosi eszközökhöz.
A Weshare-ről
Hangzhou Weshare Imp. & Exp. Co., Ltd. a kiváló minőségű-mágneses magok és transzformátor-alkatrészek vezető szállítója. CD{6}}magjaink szigorú minőségi szabványok szerint készülnek, megbízható teljesítményt biztosítva ezzel a globális ügyfelek számára. OEM/ODM szolgáltatásokat, versenyképes árakat és átfogó -értékesítés utáni támogatást kínálunk.
